激光頻率分裂與模競爭教學系統

涉及知識點：
頻率分裂、模式競爭、激光器諧振腔、激光縱模、激光偏振態、F-P共焦球面掃描干涉儀、激光器最佳工作電流。

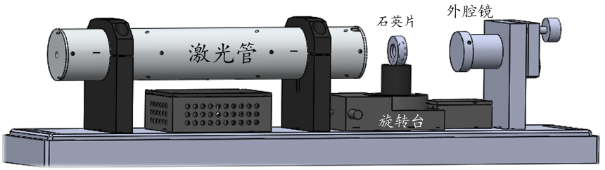

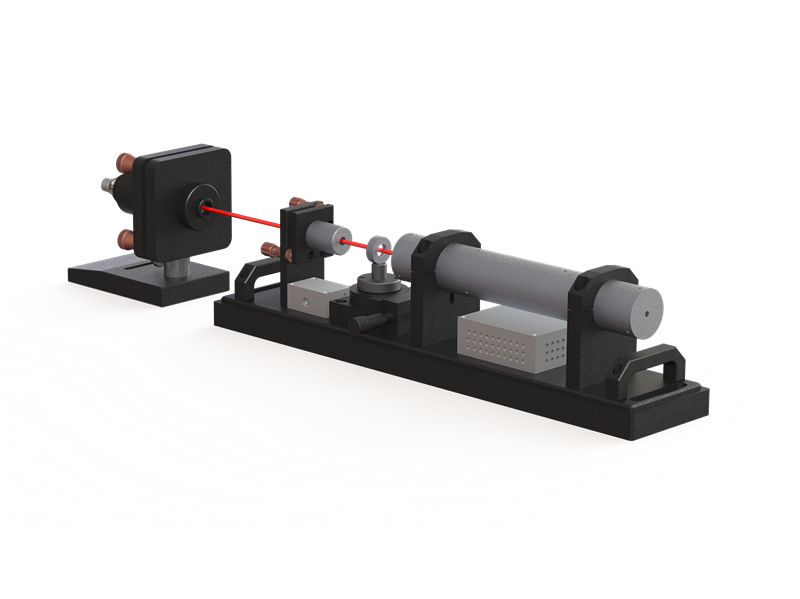

頻率分裂與模競爭系統結構圖

涉及課程：
光學、激光原理、光電子學、激光技術、激光光學、工程光學、光電檢測等。
實驗內容：
ü 十字叉絲法調整半外腔激光器；
ü 不同激光諧振腔型與激光輸出功率的關系；
ü 激光器最佳工作電流；
ü 了解F-P共焦球面掃描干涉儀，自由光譜；
ü 測量激光器縱模間隔，并知道不同腔長對激光器縱模間隔的影響；
ü 測量石英轉角—頻率分裂量曲線；
ü 測量應力—頻率分裂量曲線；
ü 激光模式競爭現象觀察；
ü 測量激光器出光帶寬計算；
ü 激光輸出特性研究。
實驗原理圖

激光頻率分裂與模競爭實驗系統結構示意圖 （M2為輸出鏡，Q為石英片，PZT為壓電陶瓷）

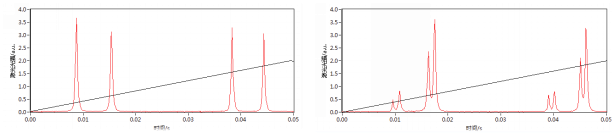

實驗效果圖：

 雙縱模輸出                                                                     雙縱模頻率分裂輸出

技術指標：
l 半外腔HeNe激光器：中心波長632.8nm；激光輸出功率>1mW，激光管長250mm； 激光器腔長約360mm，雙縱模輸出；
l 激光器電源：可為長度150~450mm的激光器供電，工作電流0-6mA可調，此激光器最佳工作電流5.5mA；
l 十字叉絲裝置，鋁面氧化無反光處理，十字像靶心開φ1mm的小孔，0.5W，220VAC供電LED燈；
l F-P共焦掃描干涉儀：工作波長632.8nm；自由光譜區2.5GHz；鋸齒波幅度0~300VDC；
l 壓電陶瓷驅動電源電壓0-400V DC手動可調；
l 偏振片（配可旋轉鏡架）?12.7mm，AR@400-700nm，消光比500:1，端面360°，角度刻線；
儀器成套性：
HeNe半外腔激光器組件，激光電源，石英晶體組件，應力玻璃片組件(選配)，掃描干涉儀，掃描干涉儀驅動電源，偏振片組件。
必備設備：
示波器（雙通道，1Gs/s，100MHz）。
使用說明：
系統開關機及具體裝調、連線方法，請參照本系統操作說明。
建議課時：
2課時。

LT1000C-頻率分裂與模競爭分析系統.pdf

懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。

高等院校、研究院所激光物理效應教學實驗演示。
